天津市泰可博世防静电技术发展有限公司 / 2014-01-14
参照标准名称:电子产品制造与应用系统防静电检测通用规范 第10.17.3
标准代码: SJT 10694-2006
10.17.3 工作台

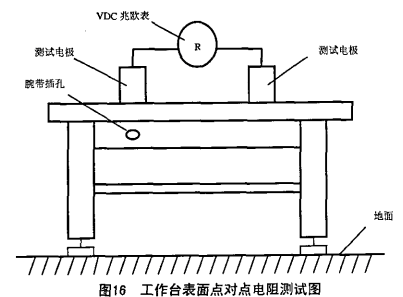

工作台表面点对点电阻测试符合6.1规定(见 图16 详见标准全文)。
6.1 点对点电阻和系统电阻测试
所用电极结构尺寸:柱电极直径63 mm±3 mm:电极材料为不锈钢或铜;电极接触端材料导电橡胶,硬度60±10 (邵氏A级),厚度6nun±lmm,其体积电阻小于500£1:电极单重2.25 kg〜2.5 kg。
测试电压要求见表1。
测试点对点电阻时,应将产品(材料)放置在绝缘台面上或以实际使用状态放置。台面表面电阻、 体积电阻分别大于lxlO13 欧姆其几何周边尺寸均大于被测材料10cm。电极之间距离300 mm。地面测 试时,电极之间距离900mm至1000mm。
测试系统电阻时,应将被检样品(地面)桉实际使用状况测试。工程测试时,电极距被测材料边缘 大于10 cm。
表1不同阻值范围的测试电压
Rx /Ω
测试电压V
Rx< l×105
10
lxl05< R≤1010
100
由于测出的电阻取决于施加的电压,且电阻为未知数,所以应该执行以下程序:
初始施加的测试电压为10 V:
——如果 Rx≤1×10^5 则测量值为结果;
——如果Rx大于1×10^5,则把电压改为100V (见注1)。
施加电压为100v:
——如果(1×105 <Rx≤1×1012)Ω,则测量值为结果;
——如果Rx≤1×10^5Ω,则测量值可看作为结果。
为确保测试的准确性,应采用极性电极测试。对某些材料来说,薄绝缘层的电介质有可能被击穿。 在这种情况下不能采用这种测量方法,测试报告中应予以说明。当有安全性耍求时,电阻测试电压应为 500V。对产品(材料)检测,以每个样品不同点测试3次的平均值为结果。
注1:上述惜况表示电阻取决于施加的电压。如果电阻小于lX104Ω,应考虑电极本身电阻对测试结果的影响D 注2..地板和工作表面的电阻超出本规范的范围时,有必要采用较高的电压来测量电阻,但不适用于EPA的测量。 活动地扳工裎检测指标中的系统电阻为5X_104Ω〜;1 X 10IOΩ
测试系统电阻时,一个电极与台面良好接触,另一个电极(夹子)与工作台接地线连接(见 图16 详见标准全文)
